Ajustar la imagen de un ecógrafo es necesario para sacar su máximo rendimiento, sin embargo, pocas personas saben hacerlo adecuadamente.

Si de verdad quieres sacarle partido a la gran inversión que supone un ecógrafo, necesitas manejar el equipo a la perfección para siempre evaluar de manera óptima aquello que quieras ver.

Esto es lo que en menos de cinco minutos de lectura y un vídeo (que encontrarás al final) puedes dominar hoy si te quedas hasta la última palabra.

PARÁMETROS DE UN ECÓGRAFO PARA OPTIMIZAR LA IMAGEN

En cada parámetro encontrás dos imágenes sobre la que basaremos nuestros ejemplos:

  • Imagen del recto anterior sobre la que se va a ir optimizando cada parámetro
  • Imagen del ecógrafo donde se observe en qué botón encontramos cada ajuste

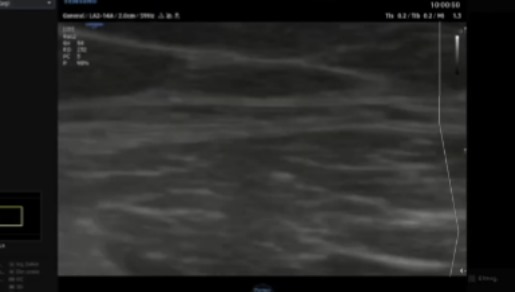

Imagen de partida

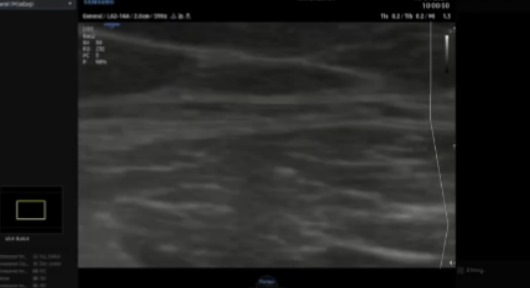

Como ajustar la imagen de un ecógrafo correctamente. Imagen sin ajuste
ZOOM

El zoom nos permite ampliar o reducir la visualización de una estructura, para verla más alejada o más cercana.

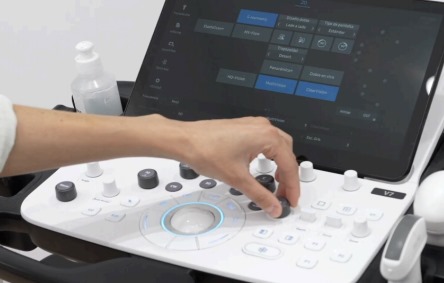

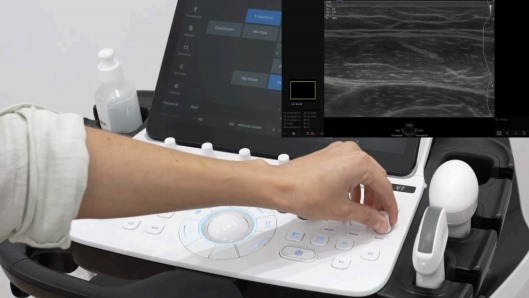

La mano es el botón donde vas a encontrar el ajuste de este parámetro en tu ecógrafo y en la parte superior la imagen ecográfica tras ajustar dicho parámetro.

PROFUNDIDAD

La profundidad me ofrece la posibilidad de observar la imagen en un punto donde pueda tener todos los puntos de relevancia que me interesen.

En este caso quiero ver:

  • Piel
  • Tejido celular subcutáneo
  • Fascia superficial y profunda
  • Vasto intermedio
  • Cortical del fémur

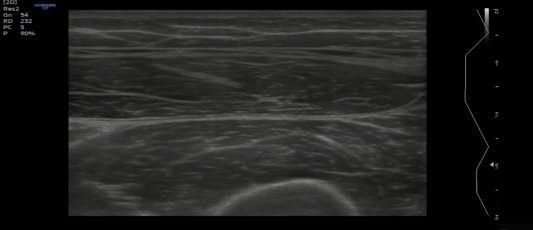

Aumento la profundidad hasta llegar a tener la siguiente imagen:

Como podréis observar esto ya va cogiendo forma…

GANANCIA

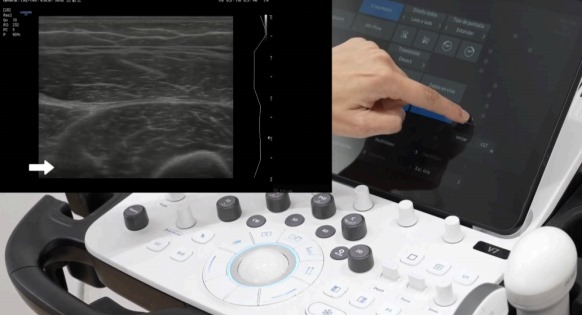

La ganancia la podremos controlar desde el panel táctil cgt (gain chain compensation) o desde la ruedecita que está tocando la mano, permite ajustar la ganancia por interfases.


Este parámetro controla el brillo, a mayor ganancia tendré un aumento del brillo, el punto correcto será aquel en el que tu ojo ecográfico se encuentre más cómodo.

De esta manera controlamos el brillo general, desde el panel táctil en el ajuste de cgt podremos ajustar la ganancia interfaz por interfaz, siendo aún más específicos resaltando la zona que más me convenga.

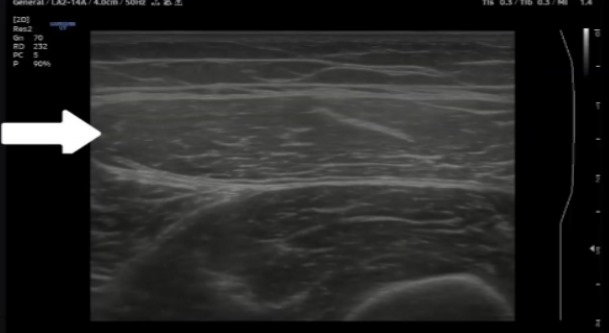

FOCO

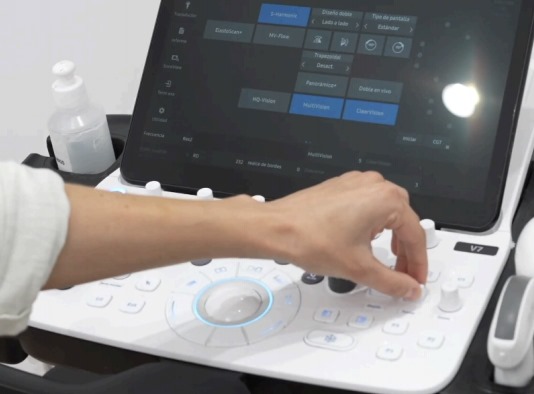

El foco debe estar alineado con la estructura que quiero medir y se controla desde el botón que se está viendo en la imagen.

Como ajustar la imagen de un ecógrafo si quieres aprovechar al máximo el equipo
RANGO DINÁMICO

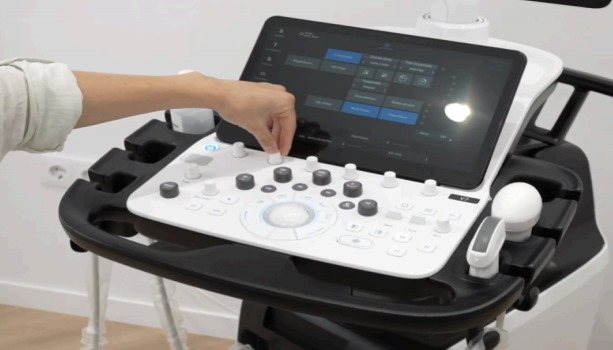

Define la intensidad del eco que se muestra en el monitor, conforme giro esta ruedecita hacia la izquierda vais a observar en el vídeo como la imagen del patrón fibrilar se va haciendo cada vez más difuso.

Cuando para este ejemplo que hemos escogido, nos interesa todo lo contrario.

Como ajustar la imagen de un ecógrafo si quieres aprovechar al máximo el equipo

A continuación os voy a mostrar las dos imágenes, de la que partiamos y la que se puede conseguir. Hablan por sí solas:

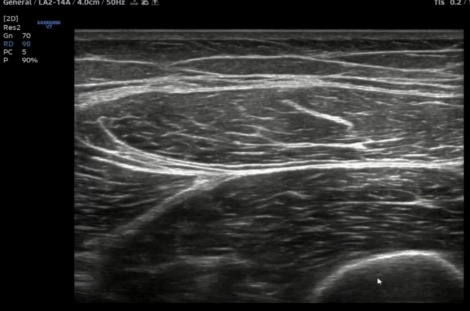

Imagen final

Como ajustar la imagen de un ecógrafo si quieres aprovechar al máximo el equipo

Imagen de partida

Como ajustar la imagen de un ecógrafo si quieres aprovechar al máximo el equipo

Si quieres terminar de flipar y ver los propios cambios y ajustes en directo, tienes que ver el vídeo que hemos preparado del cual extraemos toda esta maravilla de información.

COMO AJUSTAR LA IMAGEN DE UN ECÓGRAFO EN VÍDEO.

Para completar la información expuesta hemos preparado un vídeo de lo más didáctico.

No te quedes a medias. Haz clic aquí o en la imagen.

Como ajustar la imagen de un ecógrafo si quieres aprovechar al máximo el equipo
